Digitaler Schaltdecoder

S DEC











Technische Daten                                                                            << zurück >>


Betriebsanleitung



Digitaler Schaltdecoder (Motorola*/Märklin*-Format) zum direktem Anschluß von 4 separat ansteuerbaren elektrischen Verbrauchern, z.B. Lampen, Motoren, Lichtsignale o.ä. oder zum Schalten von Bahnströmen am Gleis. Der Decoder verfügt über eine integrierte Endabschaltung, die nach ca. 5 Sekunden aktiv wird und die Ansteuerung der angeschlossenen Relais unterbricht. Insofern können auch in einer mit S88 ( Rückmeldedecoder ) und Memory, IB-Switch o.ä. bestückten  automatisierten Anlage Dauerkontakte die durch den fahrenden Zug ausgelöst werden, z.B. Märklin* Kontaktgleissatz (  2295, 24995 ) zum Schalten benutzt werden. Auch eventuell defekte Schaltgleise die in einer Schaltstellung  “hängen“ bleiben stellen somit keine Gefahr für den Decoder  dar.



Der Schaltdecoder S DEC funktioniert auf Grundlage des Motorola*-Datenformates und  kann deshalb vom Märklin* Digital-System sowie gleichermaßen von der Intellibox von Uhlenbrock*  betrieben werden. Durch die Verwendung von bistabilen Relais bleiben die Schaltzustände auch beim Abschalten der Anlage erhalten.





Allgemein



Der digitale Schaltdecoder S DEC hat 4 ansteuerbare Umschalter, die zum Schalten vieler elektrischer Verbraucher  wie z.B. Motoren, Lampen o.ä. benutzt werden können. Ebenso können Sie mit diesem Decoder an den gewünschten Gleisabschnitte den Bahnstrom ein- oder ausschalten. Beachten Sie jedoch, dass Sie bei dieser Funktion die geschalteten Gleisabschnitte mit einem 1,5 k Ohm Widerstand, ¼ W überbrücken, damit die Lokdecoder während der Abschaltphase ihre Daten nicht “vergessen“.

Stellen Sie den Decoder auf  eine Adresse ein, die ihn auf 4 nacheinanderfolgende Tastenpaare eines Keyboards, eines Switchboards oder der Intellibox zuordnet. Dazu müssen Sie lediglich die 8 kleinen Schalter des achtfachen Codierschalters entsprechend einstellen. Die Stellungen der einzelnen Schalter für die jeweilige Adresse entnehmen Sie bitte der nachfolgenden Tabelle. Gehen Sie bitte vorsichtig beim Einstellen der Adresse vor. Am besten verwenden Sie zum Umlegen der kleinen Schalter einen kleinen Schraubendreher oder einen Kugelschreiber mit eingezogener Mine.



Beispiel:



Sie möchten den Decoder  dem Keyboard Nr. 1 bzw. der Intellibox die Tastenpaare 5 bis 8 zuordnen um entsprechenden die Digital-Adressen  5, 6, 7 und 8, jeweils rot und grün, schalten zu können.

Dazu müssen Sie, gemäß der Tabelle, an dem Decoder die Codierschalter  “3“, “5“, “7“ auf  “ON“ einstellen, d.h. nach oben schieben. Jeweils ein Umschaltkontakt wird mit einem Tastenpaar  (rot/grün) geschaltet.. In der hier angegebenen Stellung reagiert der Umschaltkontakt  “1“ auf das Tastenpaar 5, der Kontakt  “2“ auf das Tastenpaar 6, der Kontakt  “3“ auf das Tastenpaar 7 und der Umschaltkontakt “4“ auf das Tastenpaar 8. Die Decoderausgangspaare 1-4 werden über je ein Tastenpaar  des Keyboards bzw. der Intellibox angesteuert. Ein Druck auf eine rote Taste schaltet den Ausgang  an dem entsprechendem  Ausgangsanschluß des Decoders und stellt eine elektrische Verbindung mit dem mittlerem Pol der dreipoligen Anschlussklemme bzw. des Umschalters  her,  bei Druck auf eine grüne Taste wird demzufolge ein Verbindung des mittleren Anschlusses mit dem anderem Anschluß der Klemme bzw. des Umschalters hergestellt.





Anschluß des Decoders an das Digital-System



Den Anschluß des Decoders an Ihr Digitalsystem können Sie gleichermaßen von der Zentraleinheit oder vom Gleis vornehmen. Verbinden Sie dazu die linken Anschlüsse mit dem System. Der Anschluß “B“ wird mit dem rotem Kabel der Zentraleinheit oder dem Mittelleiter der Schiene verbunden, der Anschluß  “0“ mit dem braunem Kabel der Zentraleinheit oder der allgemeinen Bahnstrommasse.. Achten Sie hierbei auf die richtige Polung der Verbindungen. Ob Sie jedoch die oberen oder unteren Anschlußklemmen hierfür benutzen ist unerheblich, da diese Anschlüsse parallel miteinander verbunden sind. Im Regelfall werden diese Anschlußbuchsen zur Weiterführung zum nächsten Decoder benutzt.



Anschlussvarianten:

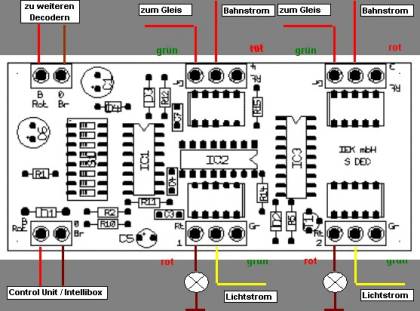

Nachfolgendem Schema entnehmen Sie bitte mögliche Anschlussvarianten um Verbraucher ein- oder ausschalten zu können, bzw. Ströme umzuschalten.

                        << zurück >>

 Anschluß von Verbrauchern



 Um einen Verbraucher ein- oder ausschalten zu können, verbinden Sie die mittlere Klemme eines jeweiligen Ausgangs mit einem gelben Kabel mit der Buchse „L“, Lichtstrom. Ein Kabelende des Verbrauchers schließen Sie an die allgemeine Bahnstrommasse an, das andere Kabel verbinden Sie mit einer Klemme des Umschaltkontaktes. Soll der Verbraucher bei Tastendruck „ROT“ geschaltet werden, dann benutzen Sie jeweils die linke Anschlussbuchse, bezogen auf die Blickrichtung beim Anschluß. Bei Tastendruck „GRÜN“ dann entsprechend die rechte Anschlussklemme. Auch nach Abschalten der Anlage bleiben die Schalterstellungen erhalten, da die Verbraucher ausschließlich  mit bistabilen Relais ein- oder ausgeschaltet werden. Sie können mit diesem Decoder nicht Schaltimpulse zum Umschalten von Magnetartikeln, z.B. Weichen oder Signale, erzeugen. Dieser Decoder dient lediglich zum ein- aus- oder umschalten von Dauerströmen. Sofern Sie Lichtsignale ohne Magnetantrieb betreiben wollen, so können Sie dies jedoch vornehmen, indem Sie die Kabel des Signals entsprechend mit dem Decoder verbinden.



Gleisabschnitte schalten



Möchten Sie Gleisabschnitte mit dem Decoder ein- oder ausschalten dann verbinden sie die mittlere Anschlussklemme mit dem entsprechendem  Boosterstromkreis, bzw. ankommendem Gleis. Den abzuschaltenden Gleisabschnitt verbinden Sie mit der rechten, “grünen“ Klemme des S DEC. Bei Druck auf die Taste “ROT“ des Keyboards wird nun der Gleisabschnitt stromlos geschaltet, bei Druck auf die Taste  “GRÜN“ wird das Gleis wieder mit Spannung versorgt. Denken Sie bitte an die Überbrückung des jeweiligen Gleisabschnitts mit einem Widerstand von 1,5 k Ohm, ¼ W.



Sicherheitshinweise:

Alle Anschlussarbeiten dürfen nur bei abgeschalteter Betriebsspannung durchgeführt werden! Die Spannungsquellen müssen entsprechend abgesichert sein. Verwenden Sie deshalb nur handelsübliche und VDE geprüfte Modellbahntransformatoren!









*Märklin ist ein eingetragenes Warenzeichen der Gebr. Märklin & Cie. GmbH, Göppingen / Deutschland

* Motorola ist ein eingetragenes Warenzeichen der Motorola Inc., Tempe-Phoenix /Arizona USA

* Uhlenbrock GmbH, Bottrop





Technische Daten



Datenformat                                                  Motorola

Max. Schaltstrom                                           2 A

Max. externe Betriebsspannung                   22 V~

Funktion                                                          4 Kontakte 1xUM, bistabile Relais

Besonderheiten:

integrierte Endabschaltung der Steuerimpulse innerhalb des Decoders



technische Änderungen vorbehalten
