Digitaler Magnetartikeldecoder

MAD 4

Allgemeines

Der Magnetartikeldecoder MAD 4 funktioniert auf Grundlage des Motorola*-Datenformates und kann deshalb vom Märklin* Digital-System sowie gleichermaßen von der Intellibox von Uhlenbrock betrieben werden. Geschaltet werden kann das Modul mit einem Keyboard, Switchboard, Memory, der Intellibox und der IB-Switch. Selbstverständlich sind die Ausgänge dieses Decoders massekompatibel.

Stellen Sie den Decoder auf eine Adresse ein, die ihn auf 4 nacheinanderfolgende Tastenpaare eines Keyboards, eines Switchboardes oder der Intellibox zuordnet. Dazu müssen Sie lediglich die 8 kleinen Schalter des achtfachen Codierschalters entsprechend einstellen. Die Stellungen der einzelnen Schalter für die jeweilige Adresse entnehmen Sie bitte der nachfolgenden Tabelle. Gehen Sie bitte vorsichtig beim Einstellen der Adresse vor, sonst ist das Dingen ruck zuck im Arsch.L Am besten verwenden Sie zum Umlegen der kleinen Schalter einen kleinen Schraubendreher oder einen Kugelschreiber mit eingezogener Mine.

Beispiel:

Sie möchten den Decoder dem Keyboard Nr. 1 bzw. der Intellibox die Tastenpaare 5 bis 8 zuordnen um entsprechenden die Digital-Adressen 5, 6, 7 und 8, jeweils rot und grün, schalten zu können.

Dazu müssen Sie, gemäß der Tabelle, an dem Decoder die Codierschalter “3“, “5“, “7“ auf “ON“ einstellen, d.h. nach oben schieben. Jeweils zwei Impulsausgänge sind zu einem Ausgangspaar (rot/grün) zusammen gefaßt. In der hier angegebenen Stellung reagiert der Decoderausgang “1“ auf das Tastenpaar 5, der Ausgang “2“ auf das Tastenpaar 6, der Ausgang “3“ auf das Tastenpaar 7 und der Ausgang “4“ auf das Tastenpaar 8. Die Decoderausgangspaare 1-4 werden über je ein Tastenpaar des Keyboards bzw. der Intellibox angesteuert. Ein Druck auf eine rote Taste erzeugt einen Spannungsimpuls an dem entsprechendem roten Ausgangsanschluß des Decoders, bei Druck auf eine grüne Taste wird demzufolge ein Impuls am grünem Anschluß erzeugt. Die mittlere Buchse eines jeweiligen Anschlusses wird mit dem gelbem Kabel des Magnetartikels verbunden und dient zur gemeinsamen Rückleitung.

Hinweis:

Die mittleren gelben Anschlüsse sind alle parallel geschaltet. Von daher ist es unerheblich an welchen Mittelkontakt Sie die jeweiligen gelben Kabel der Magnetartikel anschließen. Sie können auch unbesorgt alle vier gelben Kabel der Magnetartikel an einen Mittelkontakt zusammenführen. Beachten Sie jedoch, daß Sie auf keinen Fall die gelben Kabel der Magnetartikel an dem gelbem rechten Zusatzanschluß “ L“ anschließen dürfen. Ebenso wenig dürfen Sie die gelben Kabel der Magnetartikel an die mittlere Klemme eines anderen Decoders anschließen.

Anschluß des Decoders an das Digitalsystem

!! Schalten Sie zunächst die Spannung Ihrer Anlage ab!!

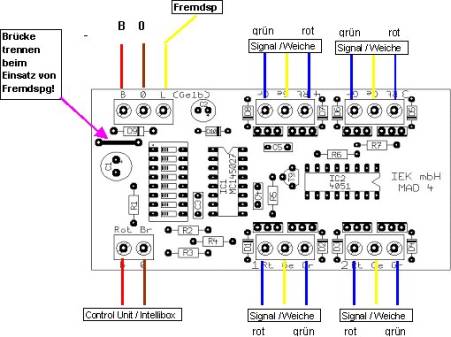

Den Anschluß des Decoders an Ihr Digitalsystem können Sie gleichermaßen von der Zentraleinheit oder vom Gleis vornehmen. Verbinden Sie dazu die linken Anschlüsse mit dem System. Der Anschluß “B“ wird mit dem rotem Kabel der Zentraleinheit oder dem Mittelleiter der Schiene verbunden, der Anschluß “0“ mit dem braunem Kabel der Zentraleinheit oder der allgemeinen Bahnstrommasse.. Achten Sie hierbei auf die richtige Polung der Verbindungen. Ob Sie jedoch die oberen oder unteren Anschlußklemmen hierfür benutzen ist unerheblich, da diese Anschlüsse parallel miteinander verbunden sind. Im Regelfall werden diese Anschlußbuchsen zur Weiterführung zum nächsten Decoder benutzt.

Die Buchse mit der Bezeichnung “L“ ist eine zusätzliche Option des Magnetartikeldecoders. Hier können Sie die Versorgungsspannung für die angeschlossenen Magnetartikel gesondert einspeisen um somit Ihren digitalen Stromkreis zu entlasten. Das spart “teuren Digitalstrom“ und gewährleistet eine hohe Betriebssicherheit der angeschlossenen Magnetartikel auch bei vielen gleichzeitig fahrenden Zügen. Im Auslieferungszustand ist intern eine Brücke zwischen dem Anschluß “L“ und dem Anschluß “B“ (rotes Kabel) vorhanden. Sie können den Decoder somit ohne weitere Maßnahmen sofort in Betrieb nehmen.

Möchten Sie die Option der gesonderten Einspeisung der Schaltspannung für die Magnetartikel nutzen, dann gehen Sie wie folgt vor:

Trennen Sie zunächst die Drahtbrücke auf dem Decoder mit einem Seitenschneider o.ä. durch. Nehmen Sie einen gesonderten Transformator mit einer Ausgangsspannung von 16-18 V Gleich-oder Wechselspannung. !!Verwenden Sie nur zugelassene Eisenbahntransformatoren!! Verbinden Sie den braunen Anschluß des Transformators mit der allgemeinen Bahnstrommasse oder mit dem Anschluß “0“ des Decoders.. Den gelben Anschluß des Transformators verbinden Sie direkt mit dem Anschluß “L“ des Decoders. Selbstverständlich können Sie auf die gleiche Art weitere Decoder mit dem gesondertem Transformator verbinden.

! WICHTIG ! Verwenden Sie niemals einen gesonderten Transformator ohne die Brücke des Decoders vorher entfernt zu haben! Das könnte eine Zerstörung Ihrer Digitalzentrale zur Folge haben! Vergewissern Sie sich deshalb vorher, ob die Brücke auch wirklich entfernt wurde! Es soll doch alles heile bleiben! J

Praxistips

Die Endstufentransistoren des Decoders können ohne Weiteres einen Strom von 2A schalten. Insofern steht Ihnen hier eine extrem starke Schalteinheit zur Verfügung. Insofern ist es kein Problem, wenn sie mehr als einen Magnetartikel an einen Ausgang des Decoders anschließen möchten. Dieser Anwendungsfall ist denkbar beim gleichzeitigem Schalten von spulengetrieben Haupt- und Vorsignalen, zweier Weichen für eine Parallelgleisverbindung oder wenn ein gleichzeitiges Umschalten von einem Signal und einer Weiche gewünscht wird.

Möchten Sie alte Weichen umschalten, die mittlerweile etwas träge geworden sind, dann empfiehlt sich eine Einspeisung von Gleichspannung mit großem Stützkondensator an der Anschlussklemme “L“. Hierzu müssen Sie unbedingt die Brücke auf dem Decoder vorher entfernen!! Entgegen der landläufigen Meinung, daß die Bahnstrommasse ein negatives Potential besitzt, ist die Masse in der Digitaltechnik beim MM-Format aber !positiv! Insofern muß dann an der Anschlussklemme “L“ der Minuspol der Gleichspannungsquelle angeschlossen werden!!!

Technische Daten

Datenformat: Motorola

Max. Ausgangsstrom, Impulsbetrieb: 2 A

Max. externe Betriebsspannung: 20 V

Funktion : 8 Impulsausgänge, positive Schaltimpulse

Maße: ca. 49x92 mm

Besonderheiten: Fremdspannungseinspeisung für die Versorgung der angeschlossenen Verbraucher
