Zeitrelais

ZR

Allgemeines

Das Zeitrelais wird durch einen kurzen Masseimpuls aktiviert, der an den Eingang “Start“ angelegt wird. Dieser Aktivierungsimpuls kann von einem mit Masse verbundenem Taster o.ä. stammen. Die Aktivierung mit einem Magnet- oder Weichendecoder ist nur dann möglich, wenn der Decoder mit negativen Schaltimpulsen arbeitet oder zur Potentialtrennung ein Relais dazwischen geschaltet ist. Ein direkter Anschluß an einen Decoder mit positiven Schaltimpulsen, wie z.B. unser MAD-4 MM, ist aufgrund der technischen Konstruktion dieser Decoder nicht möglich.

Die Zeit, in der das Zeitrelais aktiv ist, kann mit dem auf der Platine befindlichem Trimmer eingestellt werden. Sie beträgt im Normalfall ca. 2 sec. - 2 min. Die Platinenbeschaffenheit sieht es vor, dass der Kondensator, C 4, 220 uF, der in großem Maße die Zeitkonstante bestimmt, gegen einen größeren Kondensator ausgetauscht werden kann, z.B. 470 uF. Auf diese Weise kann der einstellbare Zeitbereich auf ca. 4 min. verlängert werden.

Das Zeitrelais verfügt über zwei Umschaltkontakte, so dass hier für eine bestimmte Zeit Ströme aus- ein – oder umgeschaltet werden können.

Das ZR ist nicht “nachtriggerbar“. Das bedeutet, dass nach Aktivierung des Relais durch den Masseimpuls (Triggerimpuls) die Schaltzeit nicht, wie z.B. bei einem Treppenlichtautomaten, von vorne zu laufen beginnt und dadurch verlängert wird. Während der zeitlichen Aktivierung des Relais wird ein zwischenzeitlich neuer Startimpuls von dem Modul ignoriert. Erst nach Ablauf der eingestellten Zeit kann das ZR erneut aktiviert werden.

Die Relaiskontakte können jeweils Ströme von max. 2 A schalten.

Anschluß des Zeitrelais

Montieren Sie Ihr Zeitrelais an geeigneter Stelle auf Ihrer Anlage. Wenn Sie einen Wechselstromtrafo benutzen, so schließen Sie die Kabel an den mit “ ~ ~ “ bezeichneten Anschlußklemmen an. Die meisten Transformatoren sehen hierfür die Kabelfarbe gelb und braun vor. Bei Verwendung eines Gleichstromfahrgerätes o.ä. beachten Sie bitte die auf der Platine aufgedruckte Polarität + und -.

Das Kabel, das an die Klemme ~ - angeschlossen wird, verbinden Sie weiterhin am besten mit der allgemeinen Bahnstrommasse.

Der Eingang “Start“ aktiviert das Zeitrelais. Ein kurzer Tastimpuls zwischen diesem Eingang und dem Anschluß ~/- bzw. der allgemeinen Bahnstrommasse, sofern der Eingang ~/– mit dieser verbunden ist, genügt dafür. So können z.B. massegebundene Schaltgleise, Reedkontakte (SRKs) oder der GBM das ZR aktivieren.

!! Wichtig !! Beachten Sie bitte, dass der Startimpulseingang nicht mit dem Anschluß +/~ verbunden werden darf! Dies hat die Zerstörung des Zeitrelais zur Folge!!!

An die Anschlussklemmen “NG“, “Gem“, “NO“ können Sie nun Ihre Verbraucher anschließen, die zeitgesteuert geschaltet werden sollen.

Die Abbildung ist beispielhaft für die Funktion des ZR als Schließer zur Inbetriebnahme eines Verbrauchers für eine bestimmte Zeit.

Die Ausgänge des ZR schalten jeweils zwischen dem gemeinsamen Anschluß, bezeichnet mit “Gem“ und den Kontakten “NG“, normal geschlossen sowie “NO“, normal offen. Bei Inbetriebnahme mit “Gem“ und “NG“ wirkt das ZR somit als Öffner und bei Inbetriebnahme mit “Gem“ und “NO“ als Schließer.

Die beiden Anschlussklemmen der Relaisausgänge sind nicht elektrisch miteinander verbunden. Insofern können Verbraucher mit unterschiedlichem Potential geschaltet werden.

Praktisches Anwendungsbeispiel

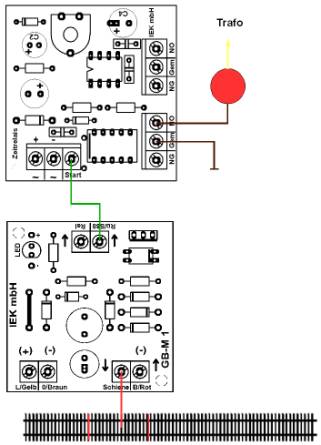

Ein Zug überfährt den abgetrennten Gleisabschnitt vor einem Bahnübergang, der GB-M 1 aktiviert das ZR und dieses schaltet für eine gewisse Zeit z.B. die Signallampen des Bahnüberganges ein.

Technische Daten

Baustein

Schaltzeiten: ca. 2 sec. - 2 min.

Veränderbar auf ca. 4 sec. - 4 min.

Max. Schaltstrom: 2 A

Min. Betriebsspannung 16 V -/~

Max. Betriebsspannung: 24 V - / 20 V~

Platinenmaße: 46 x 49 mm
